产品名称： 通用二代证读卡器模组
产品型号： CSAM-201
一、 产品介绍
1.1简介
中软高科CSAM-201 MINI小模块身分证读卡器模组，是本公司根据市场手持机及平板的需求，开发的通用读卡模组，主要是为了满足手持机和平板内部空间小，需要小尺寸的模组才能安装，当前支持的接口方式为USB、TTL，电源采用USB口取电。读卡板的内部包含时钟、USB、射频放大等电路，接口兼容“居民身fen证认证安全模块（SAM_A_II）”。此产品具有连接方便、读卡速度快、自动找卡和阅读、开放性好，可应用到各种系统中、集成性强，提供SDK便于系统集成及客户二次开发等特点。
1. 2 主要特性
?支持外国人yongjiu居留识读
?支持港澳台yongjiu居民居住证
?供电5V
?兼容 ISO/IEC 14443
?第二代身fen证鉴别真伪
?产品稳定、可靠

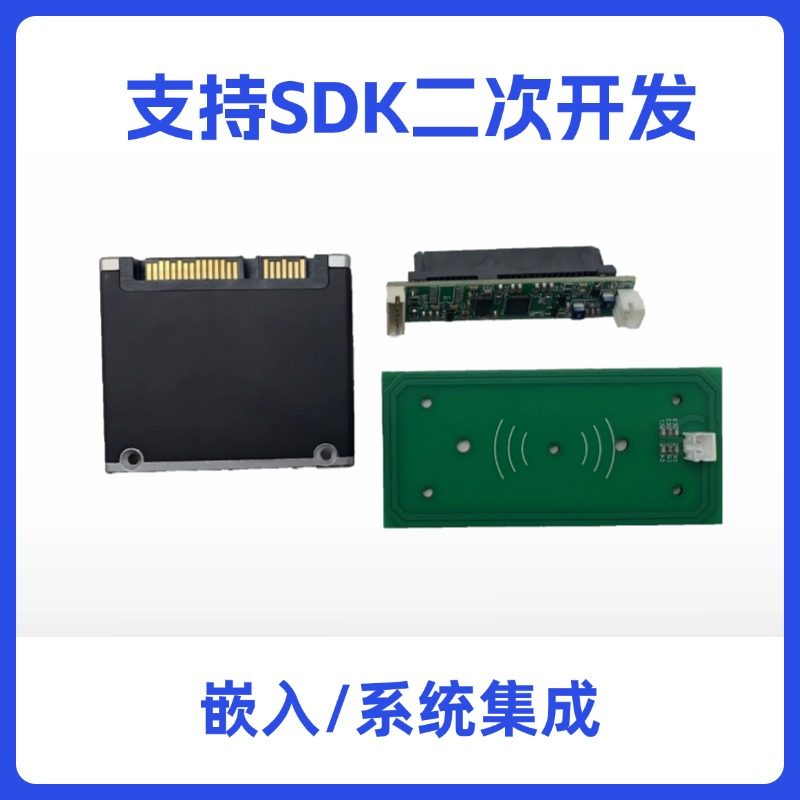

二、产品规格（组成部分）
2.1 居民身份安全控制模块（ 52mm45mm10mm ）
2.2 控制主板（52mm10mm5mm）
2. 3 天线板（78mm35mm5mm ）
2. 4 天线板连接线（长度可定制）
三、基本参数
型号	ICR-007
读卡距离	0-50mm，取决于天线周围环境
通讯接口	USB/TTL
保密模块	居民身分证验证安全控制模块
读卡速度	500-700ms
工作频率	13.56MHz（fc）
供电	5V
推荐平台	Windows/Android/Linux/iOS/鸿蒙
开发工具	SDK支持VC/VB/DEELPHI/PB等
调制输出比特率	106Kbit/s（fc/128）
调制方式	ASK调制
调制系数	8％～14％
调制波形	符合ISO/IEC 14443 Type B标准
编码方式	NRZ-L
天线能量输出	天线表面磁场强度（Hmax）≤ 7.5A/m rms
天线表面法线方向3cm处电磁场强度（Hmin）≥1.5A/m rms
工作温度	0℃至+50℃
贮运温度	-40℃至+60℃
工作湿度	<90％RH
贮运湿度	20％至93％RH（40℃）
大气压力	86Kpa～110Kpa
MTBF	＞10000小时
适用标准	GA 450 2013 《台式居民身分证阅读器通用技术要求》
GA 467 2013 《居民验证安全控制模组接口技术规范》
GA/T 1011-2012 《居民身分证指纹采集器通用技术要求》
《2017版外国人居留芯片机读信息规则（试行）》
《2018版港澳台居民居住证机读信息规范（试行）》
