MY-9S部分回转型阀门手动装置产品外形美观，蜗轮头是一种出口型90°回转型手动驱动装置，MY-5S蝶阀蜗轮箱,MY-6S球阀蜗轮箱,MY-7S阀门执行器,8S蜗轮蜗杆减速机适用于蝶阀、球阀、旋塞阀等类型阀门。手轮采用钢带焊接，输出力矩大。 蜗轮蜗杆阀门手动装置，包括箱体，所述的箱体内部设有蜗轮，蜗轮内穿接有输出轴，蜗轮啮合有蜗杆，蜗杆的两端与箱体之间都设有圆锥滚子轴承，蜗轮一端的箱体上固定有蜗轮端盖，蜗轮穿接在蜗轮端盖上，蜗轮端盖固定有扭力臂。圆锥滚子轴承可以将一个方向的力分割成轴向以及径向的力，力分散后从而使得轴承能够承受较大的力，避免轴承乃至整个减速机发生损坏。
小型齿轮减速机、蜗轮蜗杆减速箱，受到体积限制，其速比偏小，其传动方向一般为平行输入输出不能满足一些既有大速比减速又有垂直传动方向要求的小型设备安装使用。阀门蜗轮箱可选单级驱动阀门蜗轮箱和双级驱动阀门蜗轮箱，主体材质分为WCB和HT200，QT450等。广泛使用于蝶阀、球阀、旋塞阀、闸阀、截止阀的驱动装置配置。

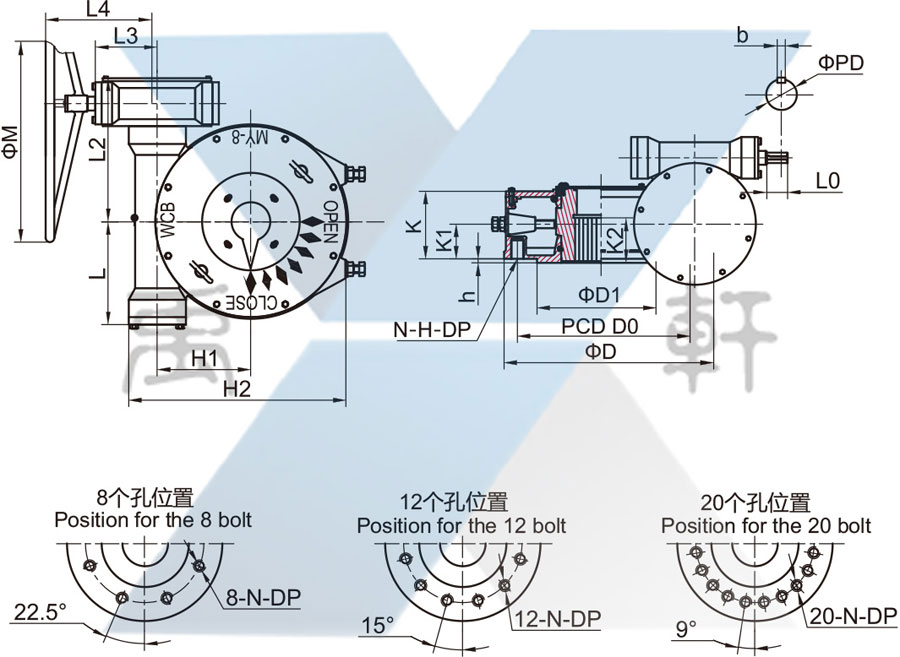

MY-9S蜗轮箱连接尺寸
MY-9S蜗轮箱技术参数
型号 | MY-4S | MY-5S MY-6S 技术参数 | MY-7S | MY-8S | MY-9S | |
速比 | 1170:1 | 1426:1 | 1541:1 | 1593:1 | 2250:1 | 2550:1 |
大转矩 N-m | 8000 | 15000 | 18000 | 28000 | 53000 | 100000 |
kgf-M | 816 | 1530 | 1836 | 2857 | 5408 | 8163 |
机械效率M.A+10﹪ | 105.3 | 128.3 | 138.7 | 143.4 | 202.5 | 229.5 |
重暈 Kg | 70 | 93 | 103 | 167 | 221 | 440 |
连接尺寸 | ||||||
法兰号F | F25 | F30 | F35 | F40 | F48 | F60 |
法兰外圆(D) | 300 | 350 | 415 | 475 | 560 | 686 |
连接孔中心 DO | 254 | 298 | 356 | 406 | 483 | 603 |
PCD N-H-DP | 8-M16-24 | 8-M20-30 | 8-M30-45 | 8-M36-54 | 12-M36-54 | 20-M36-54 |
凸面 (D1xh) | 200x5 | 230x5 | 260x5 | 300x8 | 370x8 | 470x8 |
大阀杆mm (Od)
| 80 22x14 | 105 28x16 | 115 32x18 | 140 36x20 | 155 40x22 | 180 45x25 |
外型尺寸 | ||||||
H1 | 145 | 160 | 200 | 225 | 270 | 335 |
H2 | 344 | 390 | 465 | 540 | 632 | 740 |
K | 140 | 140 | 179 | 188 | 203 | 215 |
K1 | 80 | 70 | 90 | 100 | 100 | 117 |
L | 155 | 197 | 230 | 264 | 300 | 368 |
L2 | 244 | 286 | 319 | 372 | 410 | 508 |
L3 | 83 | 92 | 92 | 113 | 125 | 155 |
L4 | 230 | 285 | 285 | 330 | 380 | 430 |
PD | 21 | 21 | 21 | 28 | 28 | 28 |
手轮 (b)key | 6 | 6 | 6 | 8 | 8 | 8 |
LO | 35 | 35 | 35 | 40 | 40 | 40 |
M | 300 | 350 | 400 | 450 | 500 | 600 |
