玻璃钢防腐工程在施工中的注意事项

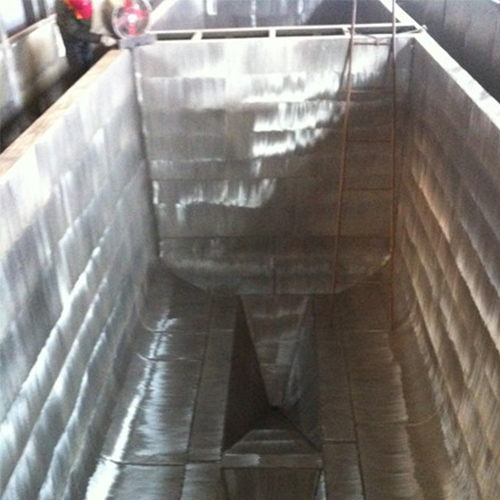

玻璃钢防腐工程在施工中的注意事项：玻璃玻璃防腐工程施工方案施工环境温度以5-25℃为宜，相对湿度不大于80﹪，施工前应严格检查地基水平，在施工前要做好地面无干透。所以，地下室必须配置通风和低压照明设备。FRP防腐在工程实践中应该注意哪些问题。

强化层的产生是通过连续方式产生的，以减少分层。分批构造用于多层。FRP的防腐也可采用错位搭接的方法。按预先设置好的处理层，控制加胶时胶水固化时间。为防止树脂胶流动，在0.5小时内，按顺序铺贴切割强化材料，确保增强材料饱和，且表面无干纱线或白点。

过渡粘合层的生产是在制造基材后，用过渡粘合材料在基材的表面上涂上过渡粘合材料，以将玻璃钢粘结于基材。过渡粘合层是常用的环氧树脂。根据需要，底漆可以使用2~4次。要对树脂涂层液进行控制，使其具有好的粘度。胶的用量控制在200~250g/m2。对混凝土或木制散体材料，底层涂料的固化时间适当延长，以使胶水尽可能地渗透于玻璃钢防腐基材中，提高粘接面强度，底漆需在下一次作业前24小时固化，温度低。硫化时间相应延长，固化结束后，基板表面有瑕疵，焊缝及转角处要用腻子平整，且转角处需光滑过渡。

防渗层和外层的生产，在结构层固化到一定强度之后，在表面形成了防渗漏层(根据需要无需)，主要用于短切原丝层；当达到层设计要求后，防渗层固化到一定强度。接着，用胶粘剂涂抹在防渗层表面，涂抹2~3次。施胶控制在300~400g/m2。经25℃固化24小时，环境温度可被转移。在低温条件下，可延长硫化时间，延长硫化时间，提高FRP防腐材料的力学性能及耐蚀性。
